ピエゾマイクロマニピュレータ PMM4Gシリーズ

高度にコントロールしたピエゾ素子の伸縮力をピエゾインパクトフォースとして試料への優れた穿刺性を発揮。
発生工学研究で使用、改良を重ね、安定的な穿刺性と使いやすさに磨きをかけたピエゾマイクロマニピュレータ"PMM4G"。
ピエゾインジェクションのパイオニアである当社が豊富なノウハウを注ぎ込んだ4代目Piezo Micro Manipulatorです。

ピエゾマイクロマニピュレータ PIEZO PMM4G

 試料に”優しい”インジェクション

ピエゾインジェクション

  • 突き刺さない
      ピペットを透明帯など資料の細胞壁に押し付けないPMM法では、試料を変形させない”試料に優しい操作”を実現します。
  • 掻き混ぜない
      細胞膜の破膜にインジェクタの吸引操作が不要なPMM法では、細胞質の吸引や攪拌が起こらない”試料に優しい操作”を実現します。



安心のピペット

  • 先端がフラットなPMM用ピペット
      先端が平らなピペットを用いるPMM法では、不用意に試料を傷つけるおそれがなく”試料に優しい操作”を実現します。
  • ピエゾインパクトフォースを先端に集中
      PMM用ピペットに求められる品質の一つがピエゾインパクトフォースの伝達性です。PT Micropipettesは研ぎ澄まされた伝達性で、
      インパクトフォースを確かな穿孔力に変換します。切れの良いピペットが”試料に優しい操作”を実現します。



 簡単な操作でオペレーターに”優しい”

早い習得、習熟性

  • 確実な一つ一つの操作
      従来法では、試料を傷つけないように、マイクロマニピュレータやインジェクタの迅速、正確、かつ連続的な操作が必要です。
      PMM法では、透明帯穿孔、細胞膜伸展、細胞膜破膜、精子注入という一つ一つの工程で確実な操作が可能となるため、
      習得、習熟に要する時間が短くなります。”習得し易い簡単な操作”は安定した高い結果を早期に実現します。



 意のままに”操る”

ピエゾドライブユニット

  • 用途に合わせた3種のドライブ

MB-U 駆動力:強
クローン作出、ICSI操作など数多くの実績を支え、PMMの歴史を築いてきました。スライドユニットを介して試料に向かって前進しながらインジェクションします。大口径ピペットでの穿刺操作も可能な高出力モデルです。

MB-D 駆動力:中
ICSI、ES-cellインジェクション、バイオプシー操作などに適した中出力モデルです。スライドユニット不使用、スクリューネジ採用などで扱いが容易です。今日、多くの施設でご採用いただいている万能モデルです。
MB-S 駆動力:弱
ICSI操作において、特に高粘度メディウム不使用でPMMの利きが良好な操作環境に特化した低出力モデルです。安定した効果を発揮させるためには、PMMのセッティングやピペット内環境などシビアな管理が必要です。

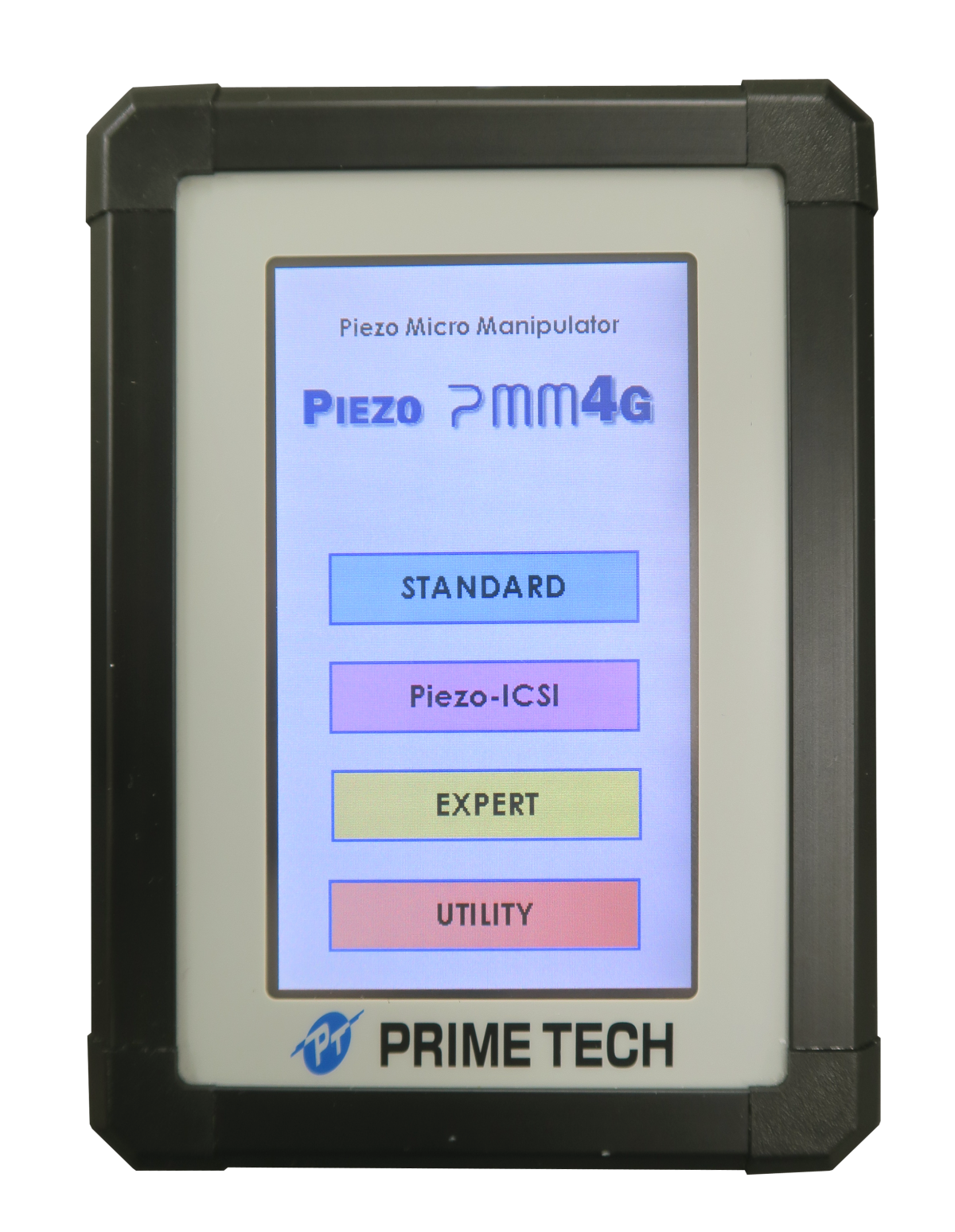

操作ボックス

  • 液晶タッチスクリーン
      顕微鏡周辺の暗い環境でも明確に確認でき、扱いやすいタッチスクリーン式の操作ボックスです。
  • 操作内容に合わせた3つのモード×2コンディション
      STANDARD
      広く普及している”PMM-150FU”と出力互換性を持たせたモードです。PMM-150FU同様、2つのコンディションで
      INTENSITY値、SPEED値をそれぞれ16段階で設定できます。
      Piezo-ICSI
      2つのコンディション「Zona」、「Membrane」を図柄を用いて明確に表示します。大切な試料により優しい操作を
      するために、ピエゾインパクトフォース出力をSTANDARD時の1/2に減じて細かく調整する機能などがあります。
       1/2機能  Piezo-ICSIに適した出力範囲でINTENSITY値を細かく設定できます。
       Clean機能 ピペットの付着物を除去し、元の操作設定値に戻せる便利な機能です。
      EXTRA
      オペレータ、操作内容、畜種など各々の操作設定を8通り記憶させられ、前回の設定から操作を始められます。
      また、ピエゾインパクトフォース出力はSTANDARDモードで16段階調整に加え、Piezo-ICSIモード同様の1/2、
      さらに2/3出力への調整が可能です。別途、ご要望に合わせてオリジナル出力モードも組み込めます。



フットスイッチ

  • コンディション切替操作
      ペダル操作でコンディションを切替えます。切替時の音でどちらのコンディションかを判断できます。操作ボックスへ
      視線を移す必要がなく、マニピュレーション操作を妨げません。
  • ピエゾドライブユニット駆動操作
      ペダル操作でピエゾドライブユニットを駆動させます。顕微鏡やマニピュレータ操作に集中しなかがら、必要なタイミングを
      逃さずピエゾドライブを駆動させられます。



 使用用途

豊富なアプリケーション

  • 操作内容
      ICSI、精子不動化、RNA, DNA, ES-cellインジェクション、核移植、バイオプシー、アシステッドハッチング、その他細胞への
      ピペット穿刺を伴う操作。
  • 対象試料
      マウス、ブタ、ウシ、ヒトなど哺乳動物の卵子や胚、その他メダカ卵、ウニ卵、ホヤ卵、マウス子宮内胎児など。
      穿刺性を確認したい試料がありましたらご連絡ください。当社研究室、または、訪問しての試験などに対応いたします。

 シリーズ仕様、構成

仕様

モデル名 PMM4GU PMM4GD PMM4GS
ピエゾインパクト
ドライブユニット
形式 MB-U MB-D MB-S
移動分解能 min 0.1μm
重量 200g 110g 95g
操作ボックス
TS-01
操作モード数

3(STANDARD, Piezo-ICSI, EXPERT)

コンディション数

6(3モード x 2コンディション)

ユーティリティモード

あり(液晶画面照度、操作音調整など)

スリープモード

あり

記憶プログラム数

10(EXPERTモード時のみ記憶)

強度(INTENSITY)

16段階(出力切替1/2, 2/3)

速度(SPEED)

16段階

寸法、重量

100(W) x 145(L) x 38(H)mm, 約600g(コード含む)

フットスイッチ
OP-16
操作数

2(駆動ペダル、コンディション切替ペダル)

寸法、重量

140(W) x 110(L) x 35(H)mm, 約620g(コード含む)

コントローラ
PMAS-CT4G

出力

1 ピエゾインパクトドライブユニット

寸法、重量

132.5(W) x 280(L) x 210(H)mm, 約3.5kg

附属品

電源コード

所要電源

AC100~240(±10%), 50/60Hz, 60VA

使用温度範囲

5~40℃, 湿度90%以下 結露しないこと
